RESOL Solarsteuerung DeltaSol® A (ohne Fühler)Effiziente Differenzregelung für SolarsystemeDer DeltaSol® A ist eine kompakte und zuverlässige Lösung für Differenztemperaturregelungen in solarthermischen Anlagen. Mit seiner einstellbaren Temperaturdifferenz und der zuschaltbaren Frostschutzfunktion sorgt er für einen effizienten und sicheren Betrieb des Systems. Die beiliegende Silikon-Dichtschnur gewährleistet zusätzlichen Schutz vor Tropfwasser.Funktionen:Einstellbare Temperaturdifferenz von 2 bis 16 KHysterese: 1,6 KFrostschutzfunktion per Jumper aktivierbar/deaktivierbarTropfwasserschutz durch beiliegende Silikon-DichtschnurTechnische Daten:Eingänge: 2 Temperatursensoren (Pt1000)Ausgänge: 1 elektromechanisches Relais (Wechsler)Schaltleistung: 4 (1) A / 240 V~Gesamtschaltleistung: 4 A / 240 V~Versorgungsspannung: 220-240 V~ (50-60 Hz)Anschlussart: YLeistungsaufnahme im Standby: 1,35 WWirkungsweise: Typ 1.BBemessungsstoßspannung: 2,5 kVGehäuse: Kunststoff (PC-ABS und PMMA)Montage: WandmontageAnzeige: 1 Betriebskontroll-LEDBedienung: 1 Potenziometer, 1 JumperSchutzart: IP 20 (mit Dichtung IP 22, DIN EN 60529)Schutzklasse: IIUmgebungstemperatur: 0-40 °CVerschmutzungsgrad: 2Abmessungen: Ø 139 mm, Tiefe 45 mmDer DeltaSol® A ist eine präzise und einfach zu bedienende Regelungslösung für verschiedene solarthermische Anwendungen, die eine optimale Temperaturkontrolle erfordert.

Solarsteuerung RESOL DeltaSol AX Die Solarsteuerung DeltaSol AX der Firma Resol ist ein universeller und robuster Temperaturdifferenzregler für Solar-Heizungs- und Lüftungssysteme. Die Version DeltaSol AX verfügt über eine einstellbare Temperaturdifferenz und Frostschutzfunktion, die mittels Mikroschalter aktiviert und deaktiviert werden kann. Die Ausführung DeltaSol AX ist eine erweiterte Version der DeltaSol A, die zusätzlich mit einer einstellbaren Grenztemperatur für eine Minimal- oder Maximaltemperaturbegrenzung (über Mikrospeicher wählbar) ausgerüstet ist. Die beiliegende Silikondichtschnur ermöglicht einen Schutz gegen Tropfwasser. Vorteile der Solarsteuerung RESOL DeltaSol AX • Einstellbare Temperaturdifferenz 2 - 16 K, Hysterese 1,6 K • Frostschutzfunktion über Mikroschalter wählbar • Tropfwasserschutz • Herausragendes Design für robusten Einsatz Funktionen der Solarsteuerung RESOL DeltaSol AX Max. Anzahl Kollektorfeld: 1Max. Anzahl Speicher: 1Sensoreingänge (Temperatur): 2Relaisausgänge gesamt: 1Frostschutzfunktion: jaKollektorminimalbegrenzung: ja Technische Daten der Solarsteuerung RESOL DeltaSol AX Gehäuse: Kunststoff, PC-ABS und PMMASchutzart: IP 20, mit Dichtung IP 22 (DIN EN 60529)Umgebungstemperatur: 0 - 40° CAbmessung: Durchschnitt 139 mm, Tiefe 45 mmEinbau: WandmontageAnzeige: 1 FunktionskontrolllampeEinschaltdifferenz: 2-16 K einstellbarHysterese: 1,6 K unter EinschaltpunktRegelbereich: -20 bis +150° CSonderfunktion: FrostschutzEingänge: 2 Temperatursensoren Pt1000Ausgang: 1 elektromechanisches Relais (Wechsler)Gesamtschaltstrom: max. 4AVersorgung: 220 - 240 V

Solarsteuerung RESOL DeltaSol A-Komplettpaket Die Solarsteuerung DeltaSol A der Firma Resol ist ein universeller und robuster Temperaturdifferenzregler für Solar-Heizungs- und Lüftungssysteme. Die Version DeltaSol A verfügt über eine einstellbare Temperaturdifferenz und Frostschutzfunktion, die mittels Mikroschalter aktiviert und deaktiviert werden kann. Die beiliegende Silikon-Dichtschnur ermöglicht einen Schutz gegen Tropfwasser. Im Komplettpaket erhalten sind zusätzlich 2 PT 1000 Temperatursensoren. Vorteile der Solarsteuerung RESOL DeltaSol A-Komplettpaket • Einstellbare Temperaturdifferenz 2 - 16 K, Hysterese 1,6 K • Frostschutzfunktion über Mikroschalter wählbar • Tropfwasserschutz • Herausragendes Design für robusten Einsatz • Inkl. 2 PT 1000 Temperatursensoren Funktionen der Solarsteuerung RESOL DeltaSol A-Komplettpaket Max. Anzahl Kollektorfeld: 1Max. Anzahl Speicher: 1Sensoreingänge (Temperatur): 2Relaisausgänge gesamt: 1Frostschutzfunktion: ja Technische Daten der Solarsteuerung RESOL DeltaSol A Gehäuse: Kunststoff, PC-ABS und PMMASchutzart: IP 20, mit Dichtung IP 22 (DIN EN 60529)Umgebungstemperatur: 0 - 40° CAbmessung: Durchschnitt 139 mm, Tiefe 45 mmEinbau: WandmontageAnzeige: 1 FunktionskontrolllampeEinschaltdifferenz: 2-16 K einstellbarHysterese: 1,6 K unter EinschaltpunktRegelbereich: -20 bis +150° CSonderfunktion: FrostschutzEingänge: 2 Temperatursensoren Pt1000Ausgang: 1 elektromechanisches Relais (Wechsler)Gesamtschaltstrom: max. 4AVersorgung: 220 - 240 V

Solarsteuerung RESOL DeltaSol AX-Komplettpaket Die Solarsteuerung DeltaSol AX der Firma Resol ist ein universeller und robuster Temperaturdifferenzregler für Solar-Heizungs- und Lüftungssysteme. Die Version DeltaSol AX verfügt über eine einstellbare Temperaturdifferenz und Frostschutzfunktion, die mittels Mikroschalter aktiviert und deaktiviert werden kann. Die Ausführung DeltaSol AX ist eine erweiterte Version der DeltaSol A, die zusätzlich mit einer einstellbaren Grenztemperatur für eine Minimal- oder Maximaltemperaturbegrenzung (über Mikrospeicher wählbar) ausgerüstet ist. Die beiliegende Silikondichtschnur ermöglicht einen Schutz gegen Tropfwasser. Im Komplettpaket enthalten sind zusätzlich 2 PT 1000 Temperatursensoren. Vorteile der Solarsteuerung RESOL DeltaSol AX-Komplettpaket • Einstellbare Temperaturdifferenz 2 - 16 K, Hysterese 1,6 K • Frostschutzfunktion über Mikroschalter wählbar • Tropfwasserschutz • Herausragendes Design für robusten Einsatz • Inkl. 2 PT 1000 Temperatursensoren   Funktionen der Solarsteuerung RESOL DeltaSol AX-Komplettpaket Max. Anzahl Kollektorfeld: 1Max. Anzahl Speicher: 1Sensoreingänge (Temperatur): 2Relaisausgänge gesamt: 1Frostschutzfunktion: jaKollektorminimalbegrenzung: ja Technische Daten der Solarsteuerung RESOL DeltaSol AX Gehäuse: Kunststoff, PC-ABS und PMMASchutzart: IP 20, mit Dichtung IP 22 (DIN EN 60529)Umgebungstemperatur: 0 - 40° CAbmessung: Durchschnitt 139 mm, Tiefe 45 mmEinbau: WandmontageAnzeige: 1 FunktionskontrolllampeEinschaltdifferenz: 2-16 K einstellbarHysterese: 1,6 K unter EinschaltpunktRegelbereich: -20 bis +150° CSonderfunktion: FrostschutzEingänge: 2 Temperatursensoren Pt1000Ausgang: 1 elektromechanisches Relais (Wechsler)Gesamtschaltstrom: max. 4AVersorgung: 220 - 240 V

Solarsteuerung RESOL DeltaSol CS Plus (ohne Fühler) Der DeltaSol® CS Plus wurde speziell für die drehzahlgeregelte Ansteuerung von Hocheffizienzpumpen in Standard-Solar- und Heizungsanlagen entwickelt. Er besitzt zwei PWM-Ausgänge und zusätzlich einen Eingang für einen Grundfos Direct Sensor™ VFD, mit dem eine präzise Wärmemengenzählung möglich ist. Das Insbertiebnahmemenü führt in nur acht Schritten durch dei wichtigsten Einstellungen für die Erstkonfiguration. Vorteile • Speziell für die Ansteuerung von Hocheffizienzpumpen• Eingang für einen Grundfos Direct Sensor™ VFD• Wärmemengenzählung• Inbetriebnahmemenü• 10 Grundsysteme wählbar• Funktionskontrolle• Optionale thermische Desinfektionsfunktion• Drainback-Option• Umschaltung zwischen °C und °F Funktionen Max. Anzahl Kollektorenfeld: 2Max. Anzahl Speicher: 2Display: Systemmonitor (beleuchtet)Sensoreingänge (Temperatur): 5Relaiausgänge gesamt: 2 (davon 2 drehzahlgeregeltes Halbleiterrelais)Impulseingang (V40): 1WMZ mit Flowmeter: jaWMZ mit V40: jaT Regelung: jaThermostatfunktion: jaDrehzahlregelung: jaFrostschutzfunktion: jaKollektorkühlfunktion: jaKollektorminimalbegrenzung: jaKollektornotabschaltung: jaRöhrenkollektorfunktion: jaRückkühlfunktion: jaSpeicherschichtladung: jaVorranglogik/Paralleladung/Pendelladung: jaVBus: ja Technische Daten Gehäuse: Kunststoff, PC-ABS und PMMASchutzart: IP 20 (DIN EN 60529)Schutzklasse: IUmgebungstemperatur: 0 - 40° CAbmessung: 172 x 110 x 46 mmEinbau: Wandmontage, Schalttafel-Einbau möglichAnzeige: Vollgrafikdisplay, Kontrollleuchte (Tastenkreuz) und HintergrundbeleuchtungBedienung: 7 Drucktasten in GehäusefrontFunktionen: ∆T-Regelung, Drehzahlregelung,Wärmem engenzählung, Betriebsstundenzähler für die Solarpumpe, Röhrenkollektorfunktion, Thermostatfunktion, Speicherschichtladung, Vorranglogik, Drainback-Option, Boosterfunktion, Überwärmeabfuhr, Thermische Desinfektionsfunktion, PWM-Pumpenansteuerung, Funktionskontrolle gemäß BAFA-Richtlinie.Eingänge: 8 (9) Eingänge für Pt1000, 1 Impulseingang V40, Eingänge für 2 digitale Grundfos Direct SensorsTM, 1 Eingang für einen CS10-EinstrahlungssensorAusgänge: 2 Halbleiterrelais, 2 PWM-AusgängeBus: Resol VBusVersorgung: 100 - 240 V, 50 - 60 HzStandby-Leistungsaufnahme: 1,0 WSchaltleistung: 1(1)A 100-240 V Halbleiterrelais / 4(1)A 24 V / 240 V potenzialfreies Relais

Solarsteuerung RESOL DeltaSol CS Plus (inkl. 4 x PT1000 Fühler - 2 x FKP6 - 2 x FRP6) - Komplettpaket Der DeltaSol® CS Plus wurde speziell für die drehzahlgeregelte Ansteuerung von Hocheffizienzpumpen in Standard-Solar- und Heizungsanlagen entwickelt. Er besitzt zwei PWM-Ausgänge und zusätzlich einen Eingang für einen Grundfos Direct Sensor™ VFD, mit dem eine präzise Wärmemengenzählung möglich ist. Das Insbertiebnahmemenü führt in nur acht Schritten durch dei wichtigsten Einstellungen für die Erstkonfiguration. Vorteile • Speziell für die Ansteuerung von Hocheffizienzpumpen• Eingang für einen Grundfos Direct Sensor™ VFD• Wärmemengenzählung• Inbetriebnahmemenü• 10 Grundsysteme wählbar• Funktionskontrollebr />• Optionale thermische Desinfektionsfunktion• Drainback-Option• Umschaltung zwischen °C und °F Funktionen Max. Anzahl Kollektorenfeld: 2Max. Anzahl Speicher: 2Display: Systemmonitor (beleuchtet)Sensoreingänge (Temperatur): 5Relaiausgänge gesamt: 2 (davon 2 drehzahlgeregeltes Halbleiterrelais)Impulseingang (V40): 1WMZ mit Flowmeter: jaWMZ mit V40: jaT Regelung: jaThermostatfunktion: jaDrehzahlregelung: jaFrostschutzfunktion: jaKollektorkühlfunktion: jaKollektorminimalbegrenzung: jaKollektornotabschaltung: jaRöhrenkollektorfunktion: jaRückkühlfunktion: jaSpeicherschichtladung: jaVorranglogik/Paralleladung/Pendelladung: jaVBus: ja Technische Daten Gehäuse: Kunststoff, PC-ABS und PMMASchutzart: IP 20 (DIN EN 60529)Schutzklasse: IUmgebungstemperatur: 0 - 40° CAbmessung: 172 x 110 x 46 mmEinbau: Wandmontage, Schalttafel-Einbau möglichAnzeige: Vollgrafikdisplay, Kontrollleuchte (Tastenkreuz) und HintergrundbeleuchtungBedienung: 7 Drucktasten in GehäusefrontFunktionen: ∆T-Regelung, Drehzahlregelung,Wärmem engenzählung, Betriebsstundenzähler für die Solarpumpe, Röhrenkollektorfunktion, Thermostatfunktion, Speicherschichtladung, Vorranglogik, Drainback-Option, Boosterfunktion, Überwärmeabfuhr, Thermische Desinfektionsfunktion, PWM-Pumpenansteuerung, Funktionskontrolle gemäß BAFA-Richtlinie.Eingänge: 8 (9) Eingänge für Pt1000-, Pt500- oder KTY-Temperatursensoren, 1 Impulseingang V40, Eingänge für 2 digitale Grundfos Direct SensorsTM, 1 Eingang für einen CS10-EinstrahlungssensorAusgänge: 2 Halbleiterrelais, 2 PWM-AusgängeBus: Resol VBusVersorgung: 100 - 240 V, 50 - 60 HzStandby-Leistungsaufnahme: 1,0 WSchaltleistung: 1(1)A 100-240 V Halbleiterrelais / 4(1)A 24 V / 240 V potenzialfreies Relais

Solarsteuerung RESOL DeltaSol BX Die Solarsteuerung DeltaSol BX verfügt über 4 Relaisausgänge sowie 2 PWM-Ausgänge für die Drehzahlregelung energiesparender Hocheffizienzpumpen. Zusätzlich ist der Regler mit 5 Pt 1000 Sensoreingängen, 2 analogen Grundfos Sensoreingängen, einem Impulseingang und einem zusätzlichen L`Ausgang für Stellglieder ausgestattet.Der integrierte SD-Kateneinschub ermöglicht eine einfache Datenaufzeichnung mittels SD-Karte und eine problemlose Übertragung der geloggten Anlagedaten auf einen PC. Das extragroße Display sorgt für eine verständliche Visualisierung der Anlagenzustände.Vordefinierte Funktionen vereinfachen die Anlagenparametrisierung, funktionale Ergänzungen wie z.B. die Drainback-Option ertweitern die Anwendungsmöglichkeiten. Vorteile der Solarsteuerung RESOL DeltaSol BX • Extragroßes Display• 4 Relaisausgänge und 5 Eingänge für Pt 1000 Temperatursensoren• Auch für Grundfos Direct Sensors geeignet• 26 Grundsysteme zur Auswahl• Drehzahlgeregelte Ansteuerung von Hocheffizienzpumpen• Datenaufzeichnung auf SD-Karte• Drainback-Option• Resol VBus• Energieeffizientes Schaltnetzteil Funktionen der Solarsteuerung RESOL DeltaSol BX Max. Anzahl Kollektorfeld: 2Max. Anzahl Speicher: 2Display: Systemmonitor (beleuchtet)Sensoreingänge (Temperatur): 5Relaisausgänge gesamt: 4 (davon 3 drehzahlgeregeltes Halbleiterrelais)Impulseingang (V40): 1WMZ mit Flowmeter: jaWMZ mit V40: jaT Regelung: jaThermostatfunktion: jaDrehzahlregelung: jaFrostschutzfunktion: jaKollektorkühlfunktion: jaKollektorminimalbegrenzung: jaKollektornotabschaltung: jaRöhrenkollektorfunktion: jaRückkühlfunktion: jaSpeicherschichtladung: jaVorranglogik/Paralleladung/Pendelladung: jaVBus: ja Technische Daten der Solarsteuerung RESOL DeltaSol BX Gehäuse: Kunststoff, PC-ABS und PMMASchutzart: IP 20 (DIN EN 60529)Schutzklasse: IIUmgebungstemperatur: 0 - 40° CAbmessung: 198 x 170 x 43 mmEinbau: Wandmontage, Schalttafel-Einbau möglichAnzeige: System-Monitor zur Anlagenvisualisierung, 16-Segment-Anzeige, 7 Segment-Anzeige, 8 Symbole für Systemstatus und Betriebskontroll-LEDBedienung: 7 Drucktasten in GehäusefrontFunktionen: Temperaturdifferenzregler mit optional zuschaltbaren Anlagenfunktionen. Funktionskontrolle gemäß BAFA-Richtlinie, Betriebsstundenzähler, Röhrenkollektorfunktion, Thermostatfunktion, Wärmemengenbilanzierung, DrehzahlregelungEingänge: 5 Temperatursensoren Pt1000, SD-Karteneinschub, 2 Grundfos Direct Sensors, 1 Impulseingang V40Ausgänge: 3 Halbleiterrelais, 1 elektromechanisches Relais und 2 PWM AusgängeBus: Resol VBusVersorgung: 100 - 240 V, 50 - 60 HzStandby-Leistungsaufnahme: 1,0 WSchaltleistung: 1 (1) A 100-240 V (Halbleiterrelais)

Solarsteuerung RESOL DeltaSol BX - Komplettpaket Die Solarsteuerung DeltaSol BX verfügt über 4 Relaisausgänge sowie 2 PWM-Ausgänge für die Drehzahlregelung energiesparender Hocheffizienzpumpen. Zusätzlich ist der Regler mit 5 Pt 1000 Sensoreingängen, 2 analogen Grundfos Sensoreingängen, einem Impulseingang und einem zusätzlichen L`Ausgang für Stellglieder ausgestattet.Der integrierte SD-Kateneinschub ermöglicht eine einfache Datenaufzeichnung mittels SD-Karte und eine problemlose Übertragung der geloggten Anlagedaten auf einen PC. Das extragroße Display sorgt für eine verständliche Visualisierung der Anlagenzustände.Vordefinierte Funktionen vereinfachen die Anlagenparametrisierung, funktionale Ergänzungen wie z.B. die Drainback-Option erweitern die Anwendungsmöglichkeiten. Im Komplettpaket enthalten sind zusätzlich 4 Pt 1000 Temperatursensoren. Vorteile der Solarsteuerung RESOL DeltaSol BX - Komplettpaket • Extragroßes Display• 4 Relaisausgänge und 5 Eingänge für Pt 1000 Temperatursensoren• Auch für Grundfos Direct Sensors geeignet• 26 Grundsysteme zur Auswahl• Drehzahlgeregelte Ansteuerung von Hocheffizienzpumpen• Datenaufzeichnung auf SD-Karte• Drainback-Option• Resol VBus• Energieeffizientes Schaltnetzteil• Inkl. 5 PT 1000 Temperatursensoren Funktionen der Solarsteuerung RESOL DeltaSol BX - Komplettpaket Max. Anzahl Kollektorfeld: 2Max. Anzahl Speicher: 2Display: Systemmonitor (beleuchtet)Sensoreingänge (Temperatur): 5Relaisausgänge gesamt: 4 (davon 3 drehzahlgeregeltes Halbleiterrelais)Impulseingang (V40): 1WMZ mit Flowmeter: jaWMZ mit V40: jaT Regelung: jaThermostatfunktion: jaDrehzahlregelung: jaFrostschutzfunktion: jaKollektorkühlfunktion: jaKollektorminimalbegrenzung: jaKollektornotabschaltung: jaRöhrenkollektorfunktion: jaRückkühlfunktion: jaSpeicherschichtladung: jaVorranglogik/Paralleladung/Pendelladung: jaVBus: ja Technische Daten der Solarsteuerung RESOL DeltaSol BX Gehäuse: Kunststoff, PC-ABS und PMMASchutzart: IP 20 (DIN EN 60529)Schutzklasse: IIUmgebungstemperatur: 0 - 40° CAbmessung: 198 x 170 x 43 mmEinbau: Wandmontage, Schalttafel-Einbau möglichAnzeige: System-Monitor zur Anlagenvisualisierung, 16-Segment-Anzeige, 7 Segment-Anzeige, 8 Symbole für Systemstatus und Betriebskontroll-LEDBedienung: 7 Drucktasten in GehäusefrontFunktionen: Temperaturdifferenzregler mit optional zuschaltbaren Anlagenfunktionen. Funktionskontrolle gemäß BAFA-Richtlinie, Betriebsstundenzähler, Röhrenkollektorfunktion, Thermostatfunktion, Wärmemengenbilanzierung, DrehzahlregelungEingänge: 5 Temperatursensoren Pt1000, SD-Karteneinschub, 2 Grundfos Direct Sensors, 1 Impulseingang V40Ausgänge: 3 Halbleiterrelais, 1 elektromechanisches Relais und 2 PWM AusgängeBus: Resol VBusVersorgung: 100 - 240 V, 50 - 60 HzStandby-Leistungsaufnahme: 1,0 WSchaltleistung: 1 (1) A 100-240 V (Halbleiterrelais)

Solarsteuerung Resol DeltaSol SLL (ohne Fühler) Der DeltaSol SLL ist der kleinste Regler der SL-Serie. Seine Ausstattung ist für kleine und mittlere Solar- und Heizsysteme optimiert.10 vorkonfigurierte Systeme stehen zur Auswahl. Als erster Regler seiner Klasse bietet DeltaSol SLL die automatische Funktionskontrolle gemäß der VDI-Richtlinie 2169. Zur Ausstattung gehören darüber hinaus ein potenzialfreies Kleinspannungsrelais, mit dem sich die Anforderung einer Nachheizung regeln lässt, und ein Impulseingang für ein Volumenmessteil V40 für die Wärmemengenzählung. Vorteile - 3 Relaisausgänge ( davon 1 potenzialfreies Kleinspannungsrelais)- 4 Eingänge für Temperatursensoren PT1000, PT500 oder KTY- 1 Impulseingang V40- 2 PWM-Ausgänge für die drehzahlgeregelte Ansteuerung von Hocheffizienzpumpen- 10 vorkonfigurierte Grundsysteme wählbar- Automatische Funktionskontrolle nach VDI 2169   Technische Daten Eingänge: 4 Temperatursensoren PT1000, PT500 oder KTY, 1 Impulseingang V40Ausgänge: 2 Halbleiterrelais, 1 potenzialfreies Kleinspannungsrelais und 2 PWM-AusgängeSchaltleistung: 1 (1) A 240V (Halbleiterrelais), 1 (1) A 30V ( potenzialfreies Relais)Gesamtschaltleistung: 4 A 240VVersorgung: 100-240V ( 50-60Hz)Anschlussart: YLeistungsaufnahme: < 1W (Standby)Wirkungsweise: Typ 1.B.C.YVBus-Stromausgabe: 60mAGehäuse: Kunststoff, PC-ABS und PMMAMontage: Wandmontage, Schalttafel-Einbau möglichBedienung: 4 Drucktasten und 1 EinstellradSchutzklasse: IUmgebungstemperatur: 0-40°CMaße: 110x166x47 mm

Solarsteuerung Resol DeltaSol SLL (inkl. 1 x FKP6, 2 x FRP6) Der DeltaSol SLL ist der kleinste Regler der SL-Serie. Seine Ausstattung ist für kleine und mittlere Solar- und Heizsysteme optimiert.10 vorkonfigurierte Systeme stehen zur Auswahl. Als erster Regler seiner Klasse bietet DeltaSol SLL die automatische Funktionskontrolle gemäß der VDI-Richtlinie 2169. Zur Ausstattung gehören darüber hinaus ein potenzialfreies Kleinspannungsrelais, mit dem sich die Anforderung einer Nachheizung regeln lässt, und ein Impulseingang für ein Volumenmessteil V40 für die Wärmemengenzählung. Vorteile - 3 Relaisausgänge ( davon 1 potenzialfreies Kleinspannungsrelais)- 4 Eingänge für Temperatursensoren PT1000, PT500 oder KTY- 1 Impulseingang V40- 2 PWM-Ausgänge für die drehzahlgeregelte Ansteuerung von Hocheffizienzpumpen- 10 vorkonfigurierte Grundsysteme wählbar- Automatische Funktionskontrolle nach VDI 2169   Technische Daten Eingänge: 4 Temperatursensoren PT1000, PT500 oder KTY, 1 Impulseingang V40Ausgänge: 2 Halbleiterrelais, 1 potenzialfreies Kleinspannungsrelais und 2 PWM-AusgängeSchaltleistung: 1 (1) A 240V (Halbleiterrelais),1 (1) A 30V ( potenzialfreies Relais)Gesamtschaltleistung: 4 A 240VVersorgung: 100-240V ( 50-60Hz)Anschlussart: YLeistungsaufnahme: < 1W (Standby)Wirkungsweise: Typ 1.B.C.YVBus-Stromausgabe: 60mAGehäuse: Kunststoff, PC-ABS und PMMAMontage: Wandmontage, Schalttafel-Einbau möglichBedienung: 4 Drucktasten und 1 EinstellradSchutzklasse: IUmgebungstemperatur: 0-40°CMaße: 110x166x47 mm

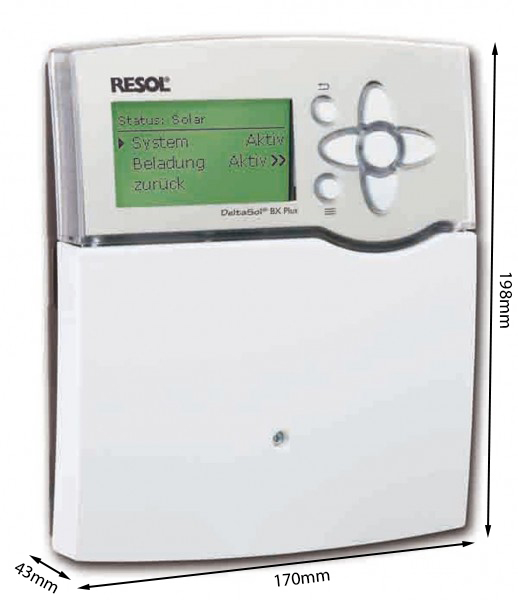

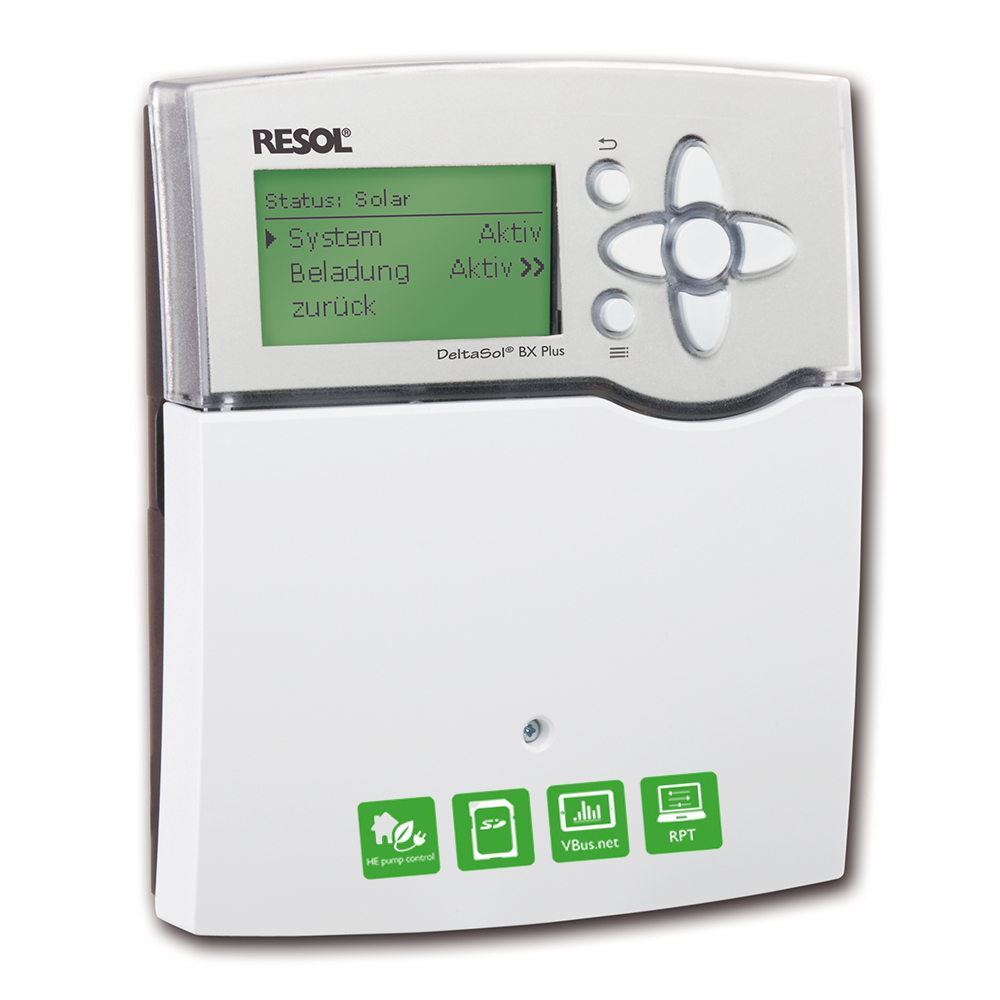

Solarsteuerung RESOL DeltaSol BX Plus (ohne Fühler) Der neue Zuwachs unserer DeltaSol®-Familie heißt BX Plus. Der Systemregler ist mit fünf Relaisausgängen und bis zu neun Sensoreingängen ausgestattet, verfügt über Anschlüsse für digitale Grundfos Direct Sensors™ sowie PWM-Ausgänge zur Drehzahlregelung energiesparender Hocheffizienzpumpen. Mit dem integrierten SD-Karteneinschub können Anlagendaten aufgezeichnet und Firmware-Updates aufgespielt werden. An den RESOL VBus® des BX Plus können neben zahlreichen Zubehörgeräten auch bis zu zwei EM Erweiterungsmodule angeschlossen werden, die den Regler um je sechs Sensoreingänge und fünf Relaisausgänge erweitern. Vorteile der Solarsteuerung RESOL DeltaSol BX Plus (ohne Fühler) • extragroßes Display• 5 Relaisausgänge und 8 Eingänge für Pt 1000 Temperatursensoren• 2 Eingänge für digitale Grundfos Direct Sensors• 2 PWM-Ausgänge für drehzahlgeregelte Ansteuerung von Hocheffizienzpumpen• Datenaufzeichnung auf SD-Karte• Drainback-Option• Resol VBus• thermische Desinfektion• zeitgesteuerte Thermostatfunktion Funktionen der Solarsteuerung RESOL DeltaSol BX Plus (ohne Fühler) Max. Anzahl Kollektorfeld: 2Max. Anzahl Speicher: 4Display: Systemmonitor (beleuchtet)Sensoreingänge (Temperatur): 5Relaisausgänge gesamt: 4 (davon 3 drehzahlgeregeltes Halbleiterrelais)Impulseingang (V40): 1WMZ mit Flowmeter: jaWMZ mit V40: jaT Regelung: jaThermostatfunktion: jaDrehzahlregelung: jaFrostschutzfunktion: jaKollektorkühlfunktion: jaKollektorminimalbegrenzung: jaKollektornotabschaltung: jaRöhrenkollektorfunktion: jaRückkühlfunktion: jaSpeicherschichtladung: jaVorranglogik/Paralleladung/Pendelladung: jaVBus: ja Technische Daten der Solarsteuerung RESOL DeltaSol BX Plus (ohne Fühler): Gehäuse: Kunststoff, PC-ABS und PMMASchutzart: IP 20 (DIN EN 60529)Schutzklasse: IUmgebungstemperatur: 0 - 40° CAbmessung: 198 x 170 x 43 mmEinbau: Wandmontage, Schalttafel-Einbau möglichAnzeige: Vollgrafikdisplay, Kontrollleuchte (Tastenkreuz) und HintergrundbeleuchtungBedienung: 7 Drucktasten in GehäusefrontFunktionen: ∆T-Regelung, Drehzahlregelung, Wärmemengenzählung, Betriebsstundenzähler für die Solarpumpe, Röhrenkollektorfunktion, Thermostatfunktion, Speicherschichtladung, Vorranglogik,Drainback-Option, Boosterfunktion, Überwärmeabfuhr, thermische Desinfektionsfunktion, PWM-Pumpenansteuerung, Funktionskontrolle gemäß BAFA-Richtlinie.Eingänge: 8 (9) Eingänge für Pt1000-, Pt500- oder KTY-Temperatursensoren, 1 Impulseingang V40, Eingänge für 2 digitale Grundfos Direct SensorsTM, 1 Eingang für einen CS10-EinstrahlungssensorAusgänge: 4 Halbleiterrelais, 1 potenzialfreies Relais, 2 PWM-AusgängeBus: Resol VBusVersorgung: 100 - 240 V, 50 - 60 HzStandby-Leistungsaufnahme: 1,0 WSchaltleistung: 1(1)A 100-240 V Halbleiterrelais / 4(1)A 24 V / 240 V potenzialfreies Relais

Solarsteuerung Resol DeltaSol SLT (ohne Fühler) Der DeltaSol® SLT regelt selbst komplexe Systeme mühelos. 27 Grundsysteme mit zahlreichen vorprogrammierten Wahlfunktionen, wie z. B. thermische Desinfektion und Zonenladung ermöglichen die Anpassung an die individuellen Anlagenverhältnisse. Die Bedienung über nur noch 2 Haupttasten und 1 Einstellrad, dem Lightwheel®, folgt dem gewohnten Bedienkonzept. Die im Lightwheel® integrierte mehrfarbige Kontroll- LED bietet differenzierte Meldemöglichkeiten für verschiedene Anlagenzustände. Der MicroSD-Karteneinschub, der Mini-USB-Anschluss und 2 Mikrotasten für den schnellen Zugang zu Handbetrieb und Urlaubsfunktion befinden sich unter dem verschiebbaren Gehäusedeckel, dem SLider. Vorteile • 4 Relaisausgänge (davon 1 potentialfreies Kleinspannungsrelais)• 4 Eingänge für Temperatursensoren PT1000, Pt500 oder KTY• Eingänge für einen analogen Grundfos Direct Sensor™ und ein Flowrotor sowie ein Volumenmessteil V40• 1 Impulseingang V40 (umschaltbar aut Temperatursensoreingang Pt1000, Pt500 oder KTY)• 2 PWM Ausgänge für den drezahlgeregelter Ansteuerung von Hocheffizienzpumpen  • Micro SD.-Karteneinschub und MIni-USB-Anschluss • Automatische Funktionskontrolle nach DVI 2169 Funktionen Max. Anzahl Kollektorfelder: 2 Max. Anzahl Speicher: 2 Display: Vollgrafik beleuchtet Sensoreingänge (Temperatur): 4 Relaisausgänge gesamt: 4 Davon Halbleiterrelais (drehzahlgeregelt): 3 Davon potenzialfrei: 1 Eingang CS10 (Einstrahlung): nein Impulseingang (V40): ja WMZ: ja WMZ mit V40: ja Witterungsgeführte Heizkreise: nein Zusätzlich ΔT-Regelung (z. B. Wärmeaustausch): ja Thermostatfunktion: ja Bypass Solarkreis: ja Externer Wärmetauscher: ja Drehzahlregelung: ja Thermische Desinfektion: ja Frostschutzfunktion: ja Heizkreisunterstützung: ja Kollektorkühlfunktion: ja Kollektorminimalbegrenzung: ja Kollektornotabschaltung: ja Kühlfunktion: ja Mischerregelung Heizkreis: nein Röhrenkollektorfunktion: ja Kühl- und Bereitschaftsfunktion: ja Schaltuhr/Uhrzeit: ja Speicherschichtladung: ja Vorranglogik/Parallelladung/Pendelladung: ja VBus®: ja Drainback-Option: ja Überwärmeabfuhr: ja Systemkühlung: ja   Technische Daten Eingänge: 4 Temperatursensoren Pt1000 oder Pt500, 1 Grundfos Direct SensorTM (analog) und 1 Flowrotor, 1 Impulseingang V40 (umschaltbar auf Temperatursensoreingang Pt1000, Pt500 oder KTY) Ausgänge: 3 Halbleiterrelais, 1 potenzialfreies Kleinspannungsrelais und 2 PWM-Ausgänge (auf 0-10 V umschaltbar) Schaltleistung: 1 (1) A 240 V~ (Halbleiterrelais) 1 (1) A 30 DC V (potenzialfreies Relais) Gesamtschaltleistung: 4 A 240 V~ Versorgung: 100 ... 240 V~ (50 ... 60 Hz) Anschlussart: Y Leistungsaufnahme: 0,68 W (Standby) Wirkungsweise: Typ 1.B.C.Y Bemessungsstoßspannung: 2,5 kV Datenschnittstellen: RESOLVBus®, MicroSD-Karteneinschub, Mini-USB-Anschluss VBus®-Stromausgabe: 60 mA Funktionen: Betriebsstundenzähler, Röhrenkollektorfunktion, Zonenladung, Wärmeaustausch, Drehzahlregelung und Wärmemengenzählung, einstellbare Anlagenparameter und zuschaltbare Optionen (menügeführt), Bilanz- und Diagnosefunktion, Funktionskontrolle nach VDI 2169 Gehäuse: Kunststoff, PC-ABS und PMMA Montage: Wandmontage, Schalttafel-Einbau möglich Anzeige/Display: Vollgrafik-Display, Kontrollleuchte (Einstellrad) Bedienung: 4 Drucktasten und 1 Einstellrad Schutzart: IP 20 / DIN EN 60529 Schutzklasse: I Umgebungstemperatur: 0 ... 40 °C Verschmutzungsgrad: 2 Maße: 110 x 166 x 47 mm

Solarsteuerung RESOL DeltaSol BX Plus - Komplettpaket Der neue Zuwachs unserer DeltaSol®-Familie heißt BX Plus. Der Systemregler ist mit fünf Relaisausgängen und bis zu neun Sensoreingängen (über umschaltbare Impulseingänge) ausgestattet, verfügt über Anschlüsse für digitale Grundfos Direct Sensors™ sowie PWM-Ausgänge zur Drehzahlregelung energiesparender Hocheffizienzpumpen.Mit dem integrierten SD-Karteneinschub können Anlagendaten aufgezeichnet und Firmware-Updates aufgespielt werden. An den RESOL VBus® des BX Plus können neben zahlreichen Zubehörgeräten auch bis zu zwei EM Erweiterungsmodule angeschlossen werden, die den Regler um je sechs Sensoreingänge und fünf Relaisausgänge erweitern. Vorteile der Solarsteuerung RESOL DeltaSol BX Plus - Komplettpaket • extragroßes Display• 5 Relaisausgänge und 8 Eingänge für Pt 1000 Temperatursensoren• 2 Eingänge für digitale Grundfos Direct Sensors• 2 PWM-Ausgänge für drehzahlgeregelte Ansteuerung von Hocheffizienzpumpen• Datenaufzeichnung auf SD-Karte• Drainback-Option• Resol VBus• thermische Desinfektion• zeitgesteuerte Thermostatfunktion Funktionen der Solarsteuerung RESOL DeltaSol BX Plus - Komplettpaket Max. Anzahl Kollektorfeld: 2Max. Anzahl Speicher: 4Display: Systemmonitor (beleuchtet)Sensoreingänge (Temperatur): 5Relaisausgänge gesamt: 4 (davon 3 drehzahlgeregeltes Halbleiterrelais)Impulseingang (V40): 1WMZ mit Flowmeter: jaWMZ mit V40: jaT Regelung: jaThermostatfunktion: jaDrehzahlregelung: jaFrostschutzfunktion: jaKollektorkühlfunktion: jaKollektorminimalbegrenzung: jaKollektornotabschaltung: jaRöhrenkollektorfunktion: jaRückkühlfunktion: jaSpeicherschichtladung: jaVorranglogik/Paralleladung/Pendelladung: jaVBus: ja Technische Daten der Solarsteuerung RESOL DeltaSol BX Plus Gehäuse: Kunststoff, PC-ABS und PMMASchutzart: IP 20 (DIN EN 60529)Schutzklasse: IUmgebungstemperatur: 0 - 40° CAbmessung: 198 x 170 x 43 mmEinbau: Wandmontage, Schalttafel-Einbau möglichAnzeige: Vollgrafikdisplay, Kontrollleuchte (Tastenkreuz) und HintergrundbeleuchtungBedienung: 7 Drucktasten in GehäusefrontFunktionen: ∆T-Regelung, Drehzahlregelung, Wärmemengenzählung, Betriebsstundenzähler für die Solarpumpe, Röhrenkollektorfunktion, Thermostatfunktion, Speicherschichtladung, Vorranglogik,Drainback-Option, Boosterfunktion, Überwärmeabfuhr, thermische Desinfektionsfunktion, PWM-Pumpenansteuerung, Funktionskontrolle gemäß BAFA-Richtlinie.Eingänge: 8 (9) Eingänge für Pt1000-, Pt500- oder KTY-Temperatursensoren, 1 Impulseingang V40, Eingänge für 2 digitale Grundfos Direct SensorsTM, 1 Eingang für einen CS10-EinstrahlungssensorAusgänge: 4 Halbleiterrelais, 1 potenzialfreies Relais, 2 PWM-AusgängeBus: Resol VBusVersorgung: 100 - 240 V, 50 - 60 HzStandby-Leistungsaufnahme: 1,0 WSchaltleistung: 1(1)A 100-240 V Halbleiterrelais / 4(1)A 24 V / 240 V potenzialfreies Relais

Solarsteuerung Resol DeltaSol SLT (inkl. 4 x PT1000 Fühler - 2 x FKP6 - 2 x FRP6) - Komplettpaket Der DeltaSol® SLT regelt selbst komplexe Systeme mühelos. 27 Grundsysteme mit zahlreichen vorprogrammierten Wahlfunktionen, wie z. B. thermische Desinfektion und Zonenladung ermöglichen die Anpassung an die individuellen Anlagenverhältnisse. Die Bedienung über nur noch 2 Haupttasten und 1 Einstellrad, dem Lightwheel®, folgt dem gewohnten Bedienkonzept. Die im Lightwheel® integrierte mehrfarbige Kontroll- LED bietet differenzierte Meldemöglichkeiten für verschiedene Anlagenzustände. Der MicroSD-Karteneinschub, der Mini-USB-Anschluss und 2 Mikrotasten für den schnellen Zugang zu Handbetrieb und Urlaubsfunktion befinden sich unter dem verschiebbaren Gehäusedeckel, dem SLider. Vorteile • 4 Relaisausgänge (davon 1 potentialfreies Kleinspannungsrelais)• 4 Eingänge für Temperatursensoren PT1000, Pt500 oder KTY• Eingänge für einen analogen Grundfos Direct Sensor™ und ein Flowrotor sowie ein Volumenmessteil V40• 1 Impulseingang V40 (umschaltbar aut Temperatursensoreingang Pt1000, Pt500 oder KTY)• 2 PWM Ausgänge für die drezahlgeregelte Ansteuerung von Hocheffizienzpumpen  • Micro SD.-Karteneinschub, MIni-USB-Anschluss• Automatische Funktionskontrolle nach DVI 2169 Funktionen Max. Anzahl Kollektorfelder: 2Max. Anzahl Speicher: 2Display: Vollgrafik beleuchtetSensoreingänge (Temperatur): 4Relaisausgänge gesamt: 4Davon Halbleiterrelais (drehzahlgeregelt): 3Davon potenzialfrei: 1Eingang CS10 (Einstrahlung): neinImpulseingang (V40): jaWMZ: jaWMZ mit V40: jaWitterungsgeführte Heizkreise: neinZusätzlich ΔT-Regelung (z. B. Wärmeaustausch): jaThermostatfunktion: jaBypass Solarkreis: jaExterner Wärmetauscher: jaDrehzahlregelung: jaThermische Desinfektion: jaFrostschutzfunktion: jaHeizkreisunterstützung: jaKollektorkühlfunktion: jaKollektorminimalbegrenzung: jaKollektornotabschaltung: jaKühlfunktion: jaMischerregelung Heizkreis: neinRöhrenkollektorfunktion: jaKühl- und Bereitschaftsfunktion: jaSchaltuhr/Uhrzeit: jaSpeicherschichtladung: jaVorranglogik/Parallelladung/Pendelladung: jaVBus®: jaDrainback-Option: jaÜberwärmeabfuhr: jaSystemkühlung: ja Technische Daten Eingänge: 4 Temperatursensoren Pt1000 oder Pt500, 1 Grundfos Direct SensorTM (analog) und 1 Flowrotor, 1 Impulseingang V40 (umschaltbar auf Temperatursensoreingang Pt1000, Pt500 oder KTY) Ausgänge: 3 Halbleiterrelais, 1 potenzialfreies Kleinspannungsrelais und 2 PWM-Ausgänge (auf 0-10 V umschaltbar) Schaltleistung: 1 (1) A 240 V~ (Halbleiterrelais) 1 (1) A 30 DC V (potenzialfreies Relais) Gesamtschaltleistung: 4 A 240 V~ Versorgung: 100 ... 240 V~ (50 ... 60 Hz) Anschlussart: Y Leistungsaufnahme: 0,68 W (Standby) Wirkungsweise: Typ 1.B.C.Y Bemessungsstoßspannung: 2,5 kV Datenschnittstellen: RESOLVBus®, MicroSD-Karteneinschub, Mini-USB-Anschluss VBus®-Stromausgabe: 60 mA Funktionen: Betriebsstundenzähler, Röhrenkollektorfunktion, Zonenladung, Wärmeaustausch, Drehzahlregelung und Wärmemengenzählung, einstellbare Anlagenparameter und zuschaltbare Optionen (menügeführt), Bilanz- und Diagnosefunktion, Funktionskontrolle nach VDI 2169 Gehäuse: Kunststoff, PC-ABS und PMMA Montage: Wandmontage, Schalttafel-Einbau möglich Anzeige/Display: Vollgrafik-Display, Kontrollleuchte (Einstellrad) Bedienung: 4 Drucktasten und 1 Einstellrad Schutzart: IP 20 / DIN EN 60529 Schutzklasse: I Umgebungstemperatur: 0 ... 40 °C Verschmutzungsgrad: 2 Maße: 110 x 166 x 47 mm

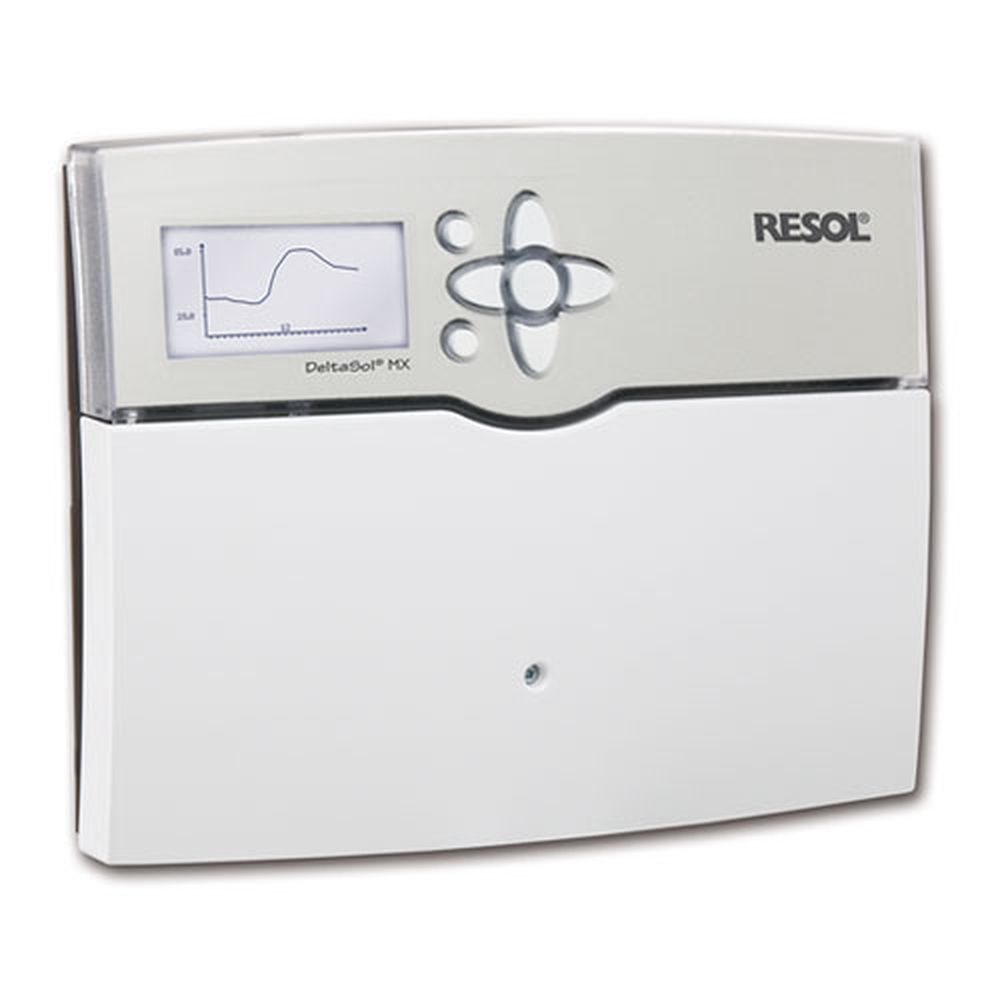

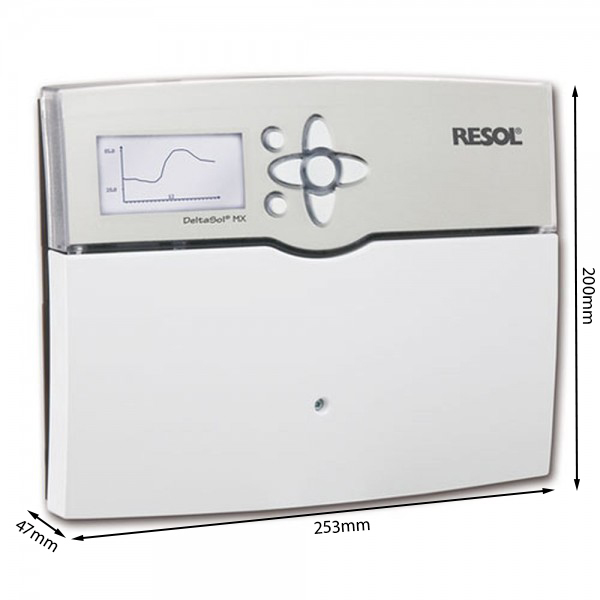

Solarsteuerung RESOL DeltaSol MX Die Solarsteuerung DeltaSol MX verfügt über 14 Relaisausgänge und vier PWM Ausgänge für die Drehzahlregelung energiesparender Hocheffizienzpumpen, die wahlweise auf die Ausgabe eines 0-10 V-Signals ungeschaltet werden können.Darüber hinaus ist der Regler mit einem Frequenzeingang, drei Impulseingängen sowie einer Reihe verschiedener Sensoreingänge ausgestattet. Über den Resol VBus können bis zu fünf Erweiterungsmodule mit je sechs Sensoreingängen und fünf Relaisausgängen angeschlossen werden. Das große Vollgrafik-Display erlaubt die direkte Anzeige von Bilanz- und Verlaufsdiagrammen.Vordefinierte Funktionen vereinfachen die Anlangenparametrisierung, funktionale Ergänzung wie z.B, die Drainback-Option erweitern die Anwendungsmöglichkeiten. Vorteile der Solarsteuerung RESOL DeltaSol MX • Vollgrafik Display• 14 Relaisausgänge• 12 Eingänge für Temperatursensoren Pt 1000, Pt 500 oder KTY• Eingänge für Grundfos Direct Sensors• Drehzahlgeregelte Ansteuerung von Hocheffizienzpumpen• Datenaufzeichnung, Sicherung und Firmware-Updates mit SD Karte• Drainback Option• Resol VBus• Energieeffizientes Schaltnetzteil Funktionen der Solarsteuerung RESOL DeltaSol MX Max. Anzahl Kollektorenfeld: 2Max. Anzahl Speicher: 5Display: Vollgrafik (beleuchtet)Sensoreingänge (Temperatur): 12Relaiausgänge gesamt: 14 (davon 13 drehzahlgeregelte Halbleiterrelais)Eingang CS10 (Einstrahlung): jaImpulseingang (V40): 3 WMZ: 7 (davon 3 V 40) Witterungsgeführte Heizkreise: 2T Regelung: jaThermostatfunktion: jaBypass Solarkreis: jaExterner Wärmetauscher: jaDrehzahlregelung: jaThermische Desinfektion: ja Frostschutzfunktion: jaHeizkreisunterstützung: jaKollektorkühlfunktion: jaKollektorminimalbegrenzung: jaKollektornotabschaltung: jaKühlfunktion: jaMischregelung Heizkreis: jaRöhrenkollektorfunktion: jaKühl- und Bereitschaftsfunktion: ja Schaltuhr / Uhrzeit: jaSpeicherschichtladung: jaVorranglogik/Paralleladung/Pendelladung: jaVBus: ja Technische Daten der Solarsteuerung RESOL DeltaSol MX Gehäuse: Kunststoff, PC-ABS und PMMASchutzart: IP 20 (DIN EN 60529) Umgebungstemperatur: 0 - 40° CAbmessung: 253 x 200 x 47mmEinbau: Wandmontage, Schalttafel-Einbau möglichAnzeige: Vollgrafik DisplayBedienung: 7 Drucktasten in Gehäusefront Funktionen: Solar- Systemregler für den Einsatz in Solar- und Heizsystemen. 7 integrierte Wärmemengenzähler; Steuerung witterungsgeführter Heizkreise. Einstellbare Anlagenparameter und zuschaltbare Optionen (menügeführt), Bilanz und Diagnosefunktionen, Funktionskontrolle gemäß BAFA-RichtlinienEingänge: 12 Sensoreingänge für Pt1000, Pt500 oder KYT Temperatursensoren (davon 7 für RTA11-M Fernversteller nutzbar), 3 Impulseingänge V40, 1 Eingang für einen CS10 Einstrahlungssensor, 4 Grundfos Direct Sensors (2 x analog, 2 x digital)Ausgänge: 14 Relaisausgänge, davon 13 Halbleiterrelais zur Drehzahlregelung, 1 potenzail freies Relais und 4 PWM - Ausgänge (auf 0-10 Volt umschaltbar)Bus: Resol VBus Versorgung: 100 - 240 VLeistungsaufnahme: < 1,0 W (Standby)

Solarsteuerung RESOL DeltaSol MX - Komplettpaket Die Solarsteuerung DeltaSol MX verfügt über 14 Relaisausgänge und vier PWM Ausgänge für die Drehzahlregelung energiesparender Hocheffizienzpumpen, die wahlweise auf die Ausgabe eines 0-10 V-Signals ungeschaltet werden können.Darüber hinaus ist der Regler mit einem Frequenzeingang, drei Impulseingängen sowie einer Reihe verschiedener Sensoreingänge ausgestattet. Über den Resol VBus können bis zu fünf Erweiterungsmodule mit je sechs Sensoreingängen und fünf Relaisausgängen angeschlossen werden. Das große Vollgrafik-Display erlaubt die direkte Anzeige von Bilanz- und Verlaufsdiagrammen.Vordefinierte Funktionen vereinfachen die Anlangenparametrisierung, funktionale Ergänzung wie z.B, die Drainback-Option erweitern die Anwendungsmöglichkeiten. Im Komplettpaket enthalten sind zusätzlich 6 Pt 1000 Temperatursensoren. Vorteile der Solarsteuerung RESOL DeltaSol MX - Komplettpaket • Vollgrafik Display• 14 Relaisausgänge• 12 Eingänge für Temperatursensoren Pt 1000, Pt 500 oder KTY• Eingänge für Grundfos Direct Sensors• Drehzahlgeregelte Ansteuerung von Hocheffizienzpumpen• Datenaufzeichnung, Sicherung und Firmware-Updates mit SD Karte• Drainback Option• Resol VBus• Energieeffizientes Schaltnetzteil• Inkl. 6 PT 1000 Temperatursensoren Funktionen der Solarsteuerung RESOL DeltaSol MX - Komplettpaket Max. Anzahl Kollektorenfeld: 2Max. Anzahl Speicher: 5Display: Vollgrafik (beleuchtet)Sensoreingänge (Temperatur): 12Relaiausgänge gesamt: 14 (davon 13 drehzahlgeregelte Halbleiterrelais)Eingang CS10 (Einstrahlung): jaImpulseingang (V40): 3 WMZ: 7 (davon 3 V 40) Witterungsgeführte Heizkreise: 2T Regelung: jaThermostatfunktion: jaBypass Solarkreis: jaExterner Wärmetauscher: jaDrehzahlregelung: jaThermische Desinfektion: jaFrostschutzfunktion: jaHeizkreisunterstützung: jaKollektorkühlfunktion: jaKollektorminimalbegrenzung: jaKollektornotabschaltung: jaKühlfunktion: jaMischregelung Heizkreis: jaRöhrenkollektorfunktion: jaKühl- und Bereitschaftsfunktion: jaSchaltuhr / Uhrzeit: jaSpeicherschichtladung: jaVorranglogik/Paralleladung/Pendelladung: jaVBus: ja Technische Daten der Solarsteuerung RESOL DeltaSol MX Gehäuse: Kunststoff, PC-ABS und PMMASchutzart: IP 20 (DIN EN 60529)Umgebungstemperatur: 0 - 40° CAbmessung: 253 x 200 x 47mmEinbau: Wandmontage, Schalttafel-Einbau möglichAnzeige: Vollgrafik DisplayBedienung: 7 Drucktasten in GehäusefrontFunktionen: Solar- Systemregler für den Einsatz in Solar- und Heizsystemen. 7 integrierte Wärmemengenzähler; Steuerung witterungsgeführter Heizkreise. Einstellbare Anlagenparameter und zuschaltbare Optionen (menügeführt), Bilanz und Diagnosefunktionen, Funktionskontrolle gemäß BAFA-RichtlinienEingänge: 12 Sensoreingänge für Pt1000, Pt500 oder KYT Temperatursensoren (davon 7 für RTA11-M Fernversteller nutzbar), 3 Impulseingänge V40, 1 Eingang für einen CS10 Einstrahlungssensor, 4 Grundfos Direct Sensors (2 x analog, 2 x digital)Ausgänge: 14 Relaisausgänge, davon 13 Halbleiterrelais zur Drehzahlregelung, 1 potenzail freies Relais und 4 PWM - Ausgänge (auf 0-10 Volt umschaltbar)Bus: Resol VBusVersorgung: 100 - 240 VLeistungsaufnahme: < 1,0 W (Standby)
