Solarsteuerung Resol DeltaSol MX (inkl. 2 x FKP6 - 4 x FRP6) - Komplettpaket
589,00 €
Lieferzeit --> DE: 1 - 3 Werktage (EU: + 4 Werktage)
Aktueller Lagerbestand: 3 Stück - Abverkauf
Beschreibung
Produktinformationen "Solarsteuerung Resol DeltaSol MX (inkl. 2 x FKP6 - 4 x FRP6) - Komplettpaket"

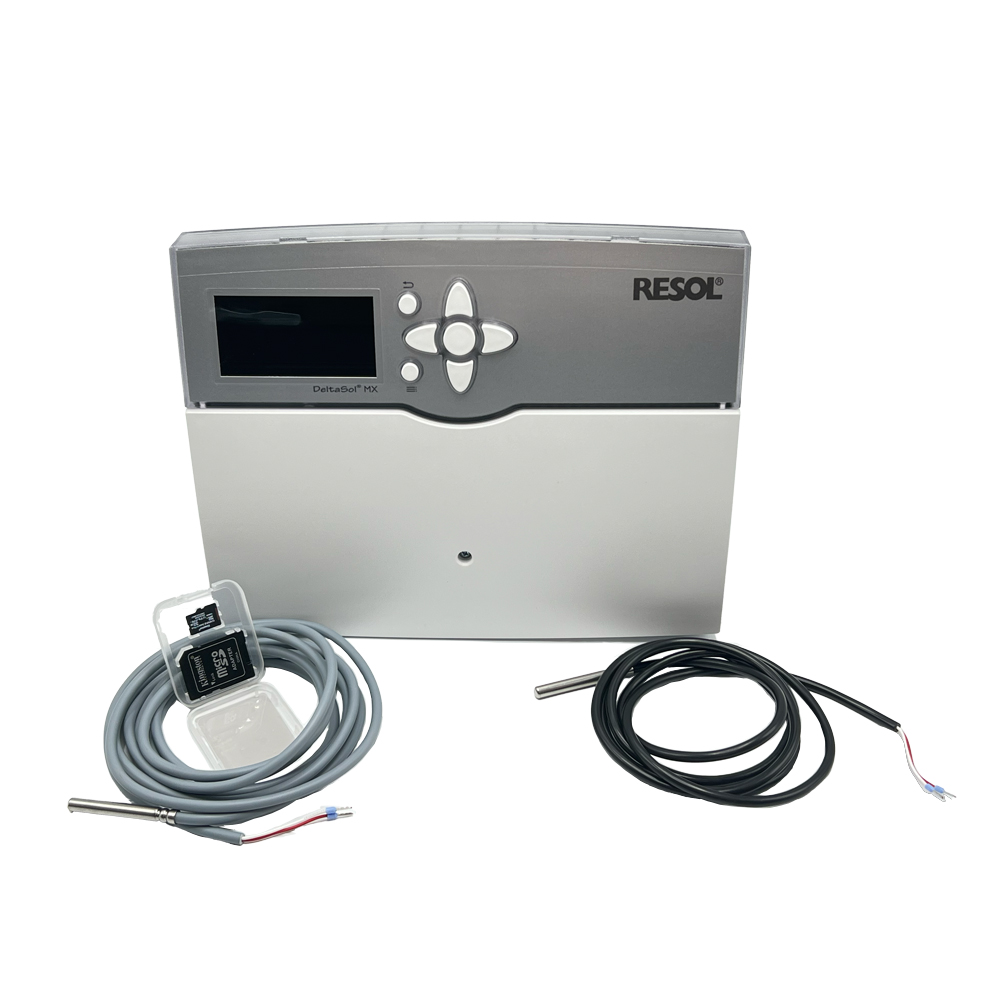

Solarsteuerung RESOL DeltaSol MX - Komplettpaket
Die Solarsteuerung DeltaSol MX verfügt über 14 Relaisausgänge und vier PWM Ausgänge für die Drehzahlregelung energiesparender Hocheffizienzpumpen, die wahlweise auf die Ausgabe eines 0-10 V-Signals ungeschaltet werden können.
Darüber hinaus ist der Regler mit einem Frequenzeingang, drei Impulseingängen sowie einer Reihe verschiedener Sensoreingänge ausgestattet. Über den Resol VBus können bis zu fünf Erweiterungsmodule mit je sechs Sensoreingängen und fünf Relaisausgängen angeschlossen werden. Das große Vollgrafik-Display erlaubt die direkte Anzeige von Bilanz- und Verlaufsdiagrammen.
Vordefinierte Funktionen vereinfachen die Anlangenparametrisierung, funktionale Ergänzung wie z.B, die Drainback-Option erweitern die Anwendungsmöglichkeiten. Im Komplettpaket enthalten sind zusätzlich 6 Pt 1000 Temperatursensoren.
Vorteile der Solarsteuerung RESOL DeltaSol MX - Komplettpaket
• Vollgrafik Display
• 14 Relaisausgänge
• 12 Eingänge für Temperatursensoren Pt 1000, Pt 500 oder KTY
• Eingänge für Grundfos Direct Sensors
• Drehzahlgeregelte Ansteuerung von Hocheffizienzpumpen
• Datenaufzeichnung, Sicherung und Firmware-Updates mit SD Karte
• Drainback Option
• Resol VBus
• Energieeffizientes Schaltnetzteil
• Inkl. 6 PT 1000 Temperatursensoren
Funktionen der Solarsteuerung RESOL DeltaSol MX - Komplettpaket
Max. Anzahl Kollektorenfeld: 2
Max. Anzahl Speicher: 5
Display: Vollgrafik (beleuchtet)
Sensoreingänge (Temperatur): 12
Relaiausgänge gesamt: 14 (davon 13 drehzahlgeregelte Halbleiterrelais)
Eingang CS10 (Einstrahlung): ja
Impulseingang (V40): 3
WMZ: 7 (davon 3 V 40)
Witterungsgeführte Heizkreise: 2
T Regelung: ja
Thermostatfunktion: ja
Bypass Solarkreis: ja
Externer Wärmetauscher: ja
Drehzahlregelung: ja
Thermische Desinfektion: ja
Frostschutzfunktion: ja
Heizkreisunterstützung: ja
Kollektorkühlfunktion: ja
Kollektorminimalbegrenzung: ja
Kollektornotabschaltung: ja
Kühlfunktion: ja
Mischregelung Heizkreis: ja
Röhrenkollektorfunktion: ja
Kühl- und Bereitschaftsfunktion: ja
Schaltuhr / Uhrzeit: ja
Speicherschichtladung: ja
Vorranglogik/Paralleladung/Pendelladung: ja
VBus: ja
Technische Daten der Solarsteuerung RESOL DeltaSol MX
Gehäuse: Kunststoff, PC-ABS und PMMA
Schutzart: IP 20 (DIN EN 60529)
Umgebungstemperatur: 0 - 40° C
Abmessung: 253 x 200 x 47mm
Einbau: Wandmontage, Schalttafel-Einbau möglich
Anzeige: Vollgrafik Display
Bedienung: 7 Drucktasten in Gehäusefront
Funktionen: Solar- Systemregler für den Einsatz in Solar- und Heizsystemen. 7 integrierte Wärmemengenzähler; Steuerung witterungsgeführter Heizkreise. Einstellbare Anlagenparameter und zuschaltbare Optionen (menügeführt), Bilanz und Diagnosefunktionen, Funktionskontrolle gemäß BAFA-Richtlinien

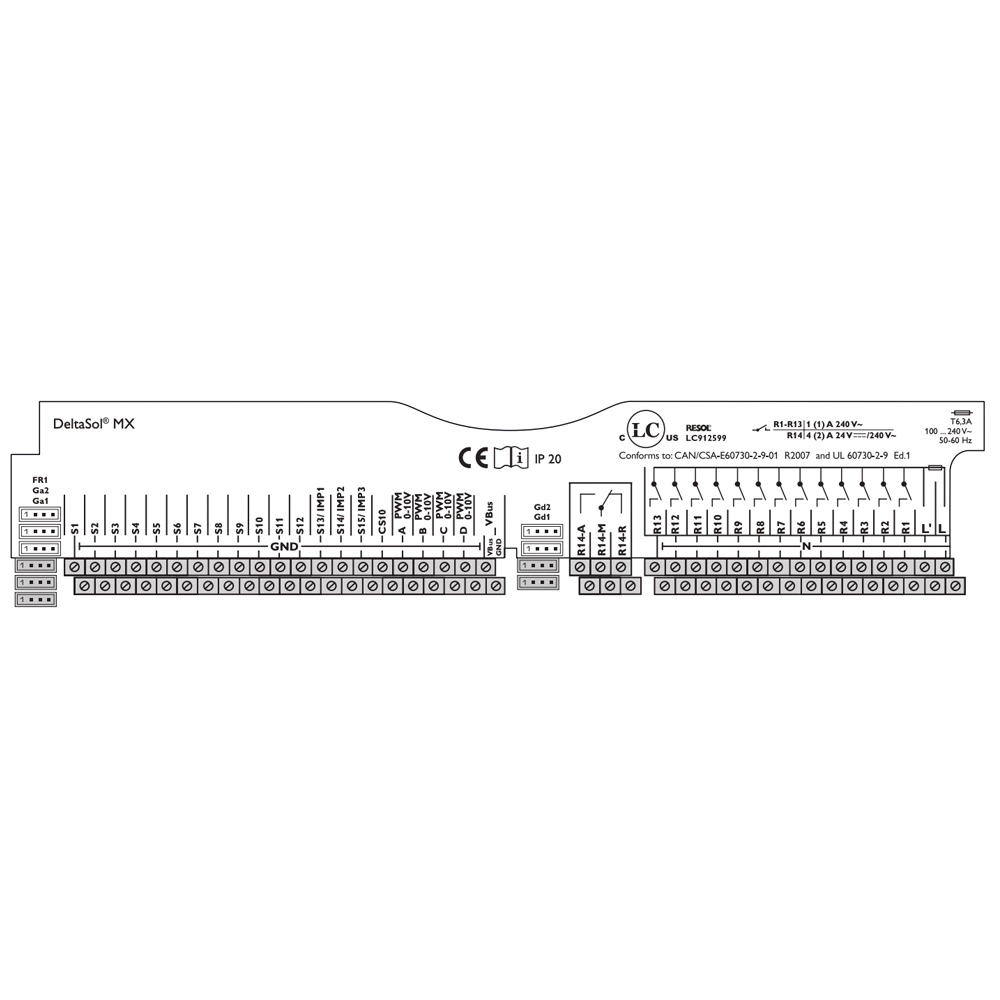

Eingänge: 12 Sensoreingänge für Pt1000, Pt500 oder KYT Temperatursensoren (davon 7 für RTA11-M Fernversteller nutzbar), 3 Impulseingänge V40, 1 Eingang für einen CS10 Einstrahlungssensor, 4 Grundfos Direct Sensors (2 x analog, 2 x digital)
Ausgänge: 14 Relaisausgänge, davon 13 Halbleiterrelais zur Drehzahlregelung, 1 potenzail freies Relais und 4 PWM - Ausgänge (auf 0-10 Volt umschaltbar)
Bus: Resol VBus
Versorgung: 100 - 240 V
Leistungsaufnahme: < 1,0 W (Standby)
Installations- & Warnhinweise
Warnung: Alle Warnhinweis auf dem Produkt, auf der Verpackung oder in der Bedienungsanleitung sind bei der Montage und beim Gebrauch unbedingt zu beachten! Um Gesundheitsschäden zu vermeiden, richten Sie sich bei der Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung nach den Anweisungen des Herstellers. Wenn angegeben, diese Arbeiten nur von autorisiertem Fachpersonal durchführen lassen!
Bei Fragen rund um Sicherheit, Kompatibilität und Zulassung kontaktieren Sie unseren Kundensupport!
