Solar-Ausdehnungsgefäß 8L - 18L - 24L Membran Druckausdehnungsgefäß Druckausgleichsgefäß
Größe Ausdehnungsgefäß:
8 Liter
25,90 €*
Inhalt:
1 Stück
Sofort verfügbar, Lieferzeit: 1 - 3 Werktage
Aktueller Lagerbestand: 10 Stück - größere Mengen mit Lieferzeit bestellbar
Produktnummer:
SD24-VS.8
Versandgewicht:
2
kg
Beschreibung
Produktinformationen "Solar-Ausdehnungsgefäß 8L - 18L - 24L Membran Druckausdehnungsgefäß Druckausgleichsgefäß"
Solar-Ausdehnungsgefäß für Solarthermieanlagen - 8 Liter - 18 Liter - 24 Liter
Zuverlässige Sicherheit für Ihre professionelle Solaranlage.
Das Solar-Membran-Druckausdehnungsgefäß ist eine wesentliche Sicherheitseinrichtung für professionelle Solaranlagen.
Es wurde speziell für den Druckausgleich in solarthermischen Systemen entwickelt, in denen die Temperatur des Wärmeträgermediums stark schwankt und dadurch erhebliche Volumenschwankungen entstehen.
Mit einer speziell optimierten Membran, die Temperaturen von bis zu 140 °C standhält, nimmt das Gefäß das expandierte Medium auf und verhindert gefährlichen Überdruck. So schützt es wichtige Komponenten wie Kollektoren, Leitungen und andere Systemteile vor Schäden.
Das Gefäß besteht aus robusten, hitzebeständigen Materialien und ist so konzipiert, dass es den hohen thermischen und druck bedingten Belastungen in Solaranlagen zuverlässig standhält. Die flexible Membran trennt das Wärmeträgermedium von der Gasfüllung im Gefäß, was eine gleichmäßige Druckregulierung gewährleistet und den sicheren Betrieb Ihrer Solaranlage sicherstellt.
Produktmerkmale und Vorteile:
- Für Solaranlagen geeignet: Optimiert für hohe thermische Belastungen und effiziente Druckregulierung.
- Austauschbare EPDM-Membran: Wartungsfreundlich und langlebig.
- Einfache Installation: Kann ohne Spezialwerkzeug installiert werden.
- Werkseitig voreingestellter Druck: 2,5 bar, anpassbar auf Anlagendruck.
- Hohe Belastbarkeit: Maximaler Betriebsdruck 10 bar.
- Hervorragende Qualität und Sicherheit: TÜV und CE geprüft, erfüllt höchste Sicherheits- und Qualitätsstandards.
- Temperaturbeständigkeit: Geeignet für Temperaturen bis 140 °C (dauerhaft).

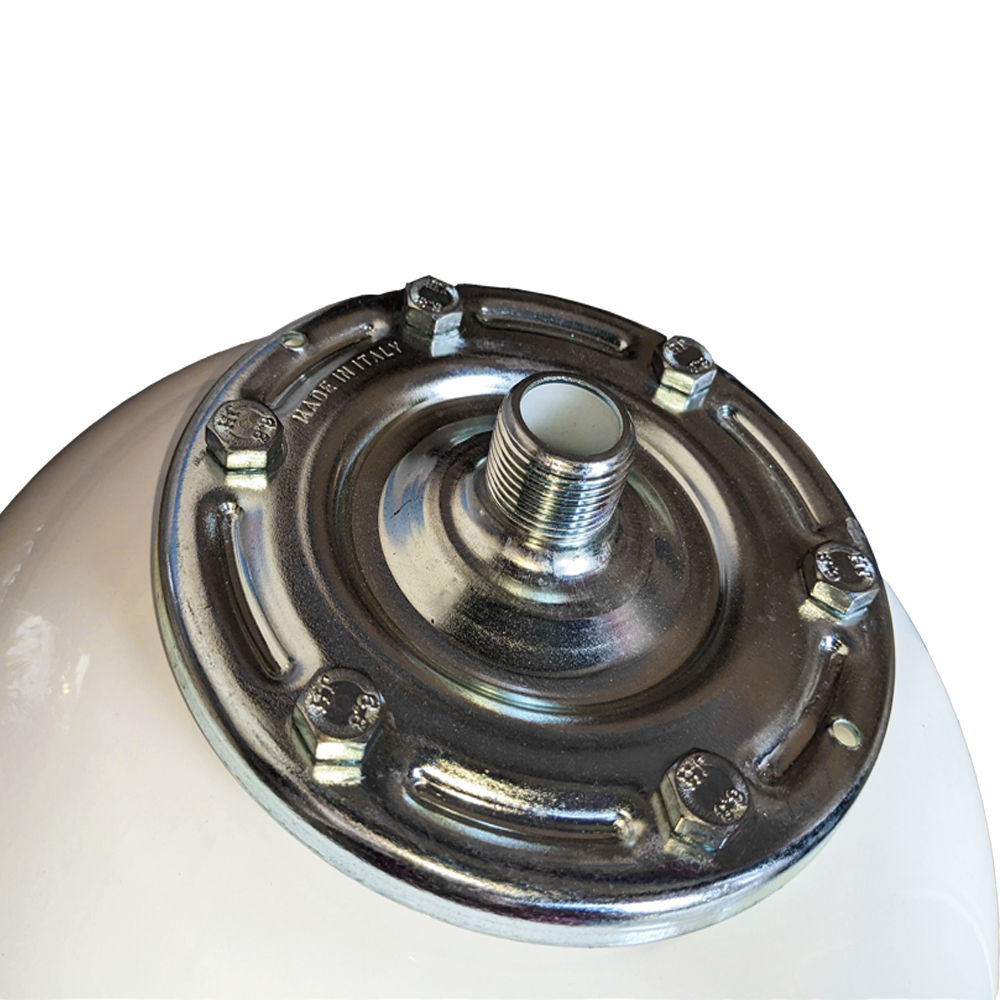

- Flanschdesign ohne Wasser-Stahl-Kontakt: Verhindert Korrosion und verlängert die Lebensdauer.
- Erfahrung und Präzision: Made in Italy mit über 40 Jahren Expertise in hydraulischen Systemen.
- Normgerecht: Erfüllt UNI EN 9001, DIN 4807 Teil 1-3 und EG-Baumusterprüfung nach 97/23/EG.
Technische Hinweise*:
Einbauempfehlung:
- Installieren Sie das Gefäß mit dem Flansch nach oben.
- Verwenden Sie geeignete Wandhalterungen; die Aufhängung direkt am Flansch ist nicht zulässig.
Vordruck anpassen:
- Stellen Sie den Vordruck passend zum spezifischen Anlagendruck ein (nicht unter 1 bar).
- Der Vordruck sollte mindestens einmal jährlich überprüft werden.
Einsatzbereich:
- Das Gefäß ist ausschließlich für den Innenbereich geeignet.
- Verwenden Sie nur sauberes Wasser; installieren Sie bei Bedarf einen Filter.
- Wichtiger Hinweis: Dieses Solar-Ausdehnungsgefäß ist nicht für den Einsatz als Hauswasserwerk an Brunnen oder Zisternen geeignet. Passende Ausdehnungsgefäße für Hauswasserwerke finden Sie ebenfalls in unserem Sortiment.
Technische Daten:
| Material Ausdehnungsgefäß: | Epoxidbeschichteter Stahl |
| Material Flansch: | Eisen verzinkt |
| Material Membran: | EPDM, austauschbar & hochtemperaturbeständig |
| Vordruck: | 2,5 bar |
| Maximaler Druck: | 10 bar |
| Temperaturbereich: | -10 °C bis 140 °C |
| Farbe: | Weiß (RAL 9010) |
| Anschluss: | 3/4 Zoll Außengewinde |
| Durchmesser | Höhe | Standfüße | |
| 8 Liter | 200 mm | 316 mm | Nein |
| 18 Liter | 280 mm | 430 mm | Nein |
| 24 Liter | 280 mm | 483 mm | Nein |
Hier finden Sie eine Anleitung, wie man eine Membran austauscht: https://www.youtube.com/watch?v=58XAmQgE8tE
*Das Einhalten dieser Hinweise gewährleistet eine optimale Funktion und die Einhaltung der Garantiebedingungen. Bei Nichtbeachtung der technischen Hinweise erlischt die Garantie.
Downloads "Solar-Ausdehnungsgefäß 8L - 18L - 24L Membran Druckausdehnungsgefäß Druckausgleichsgefäß"
Hersteller
Aquasystem
Aquasystem ist eine der vier Marken von Zilio Industries, führender Hersteller in der Sanitär- und Heizungsbranche.
Herstellerangaben:
AQUASYSTEM, A DIVISION OF ZILIO INDUSTRIES SpA
Via Sega Vecchia, 65 Località Friola
36050 Pozzoleone (Vicenza) ITALY
Tel [+39] 049 59 57 552 Fax [+39] 049 59 57 718
P. iva 03818300281
info@zilioindustries.com
Angaben zum Hersteller (Informationspflichten zur GPSR Produktsicherheitsverordnung)
AQUASYSTEM, A DIVISION OF ZILIO INDUSTRIES SpA
Via Sega Vecchia 65 Località Friola
36050 Pozzoleone (Vicenza), ITALY
Sicherheitsvorkehrungen:
Der Vordruck muss innerhalb eines Bereiches von 0,5-3 bar eingestellt werden. Es ist verboten, das Expansions- und/oder das Druckgefäß mit einer Flamme anzubohren und/oder zusammenzuschweißen. Das Expansions- und/oder Druckgefäß darf niemals während des Betriebs abmontiert werden. Die maximale Betriebstemperatur und/oder den maximalen zulässigen Druck nicht überschreiten. Es ist verboten, das Expansions- und/oder das Druckgefäß anders als in den Bestimmungen vorgesehen zu verwenden.
Technische Hinweise*:
- Das Gefäß ist ausschließlich für den Innenbereich geeignet.
- Stellen Sie den Vordruck passend zum spezifischen Anlagendruck ein (nicht unter 1 bar).
- Der Vordruck sollte mindestens einmal jährlich überprüft werden.
- Installieren Sie das Gefäß mit dem Flansch nach oben.
- Verwenden Sie geeignete Wandhalterung; die Aufhängung direkt am Flansch ist nicht zulässig.
- Verwenden Sie nur sauberes Wasser; installieren Sie bei Bedarf einen Filter
*Das Einhalten dieser Hinweise gewährleistet eine optimale Funktion und
die Einhaltung der Garantiebedingungen. Bei Nichtbeachtung der
technischen Hinweise erlischt die Garantie.
