Kreuzverbandplatte für Aluprofil inkl. Montagematerial Verbinder Kreuzverbinder
5,30 €
Lieferzeit --> DE: 1 - 3 Werktage (EU: + 4 Werktage)
Lagernd: 167 Stück
Weitere Mengen bereits bestellt.
Beschreibung
Produktinformationen "Kreuzverbandplatte für Aluprofil inkl. Montagematerial Verbinder Kreuzverbinder"
Kreuzverbandplatte inkl. Montagematerial / Schrauben
Eine ideale Verbindung für Photovoltaik oder Solarthermie Unterkonstruktionen. Sehr gut justierbar und kosteneffizient.

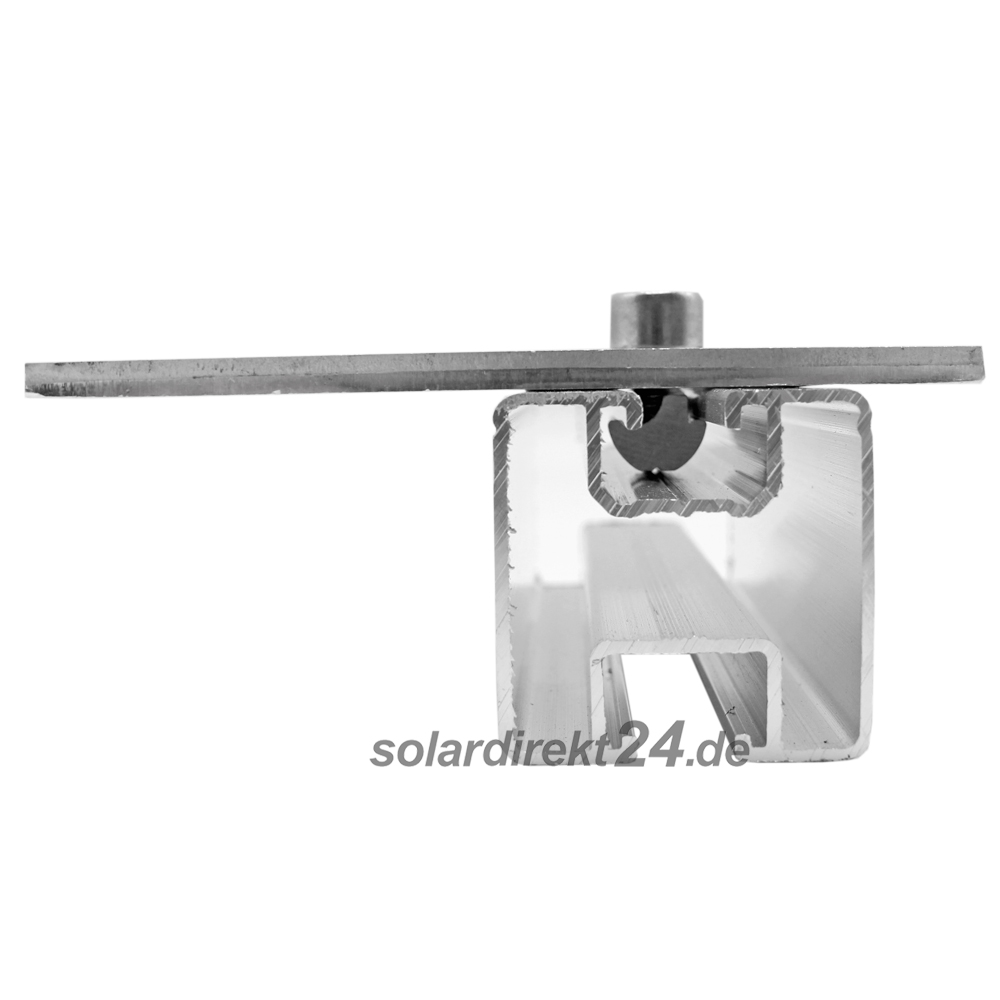

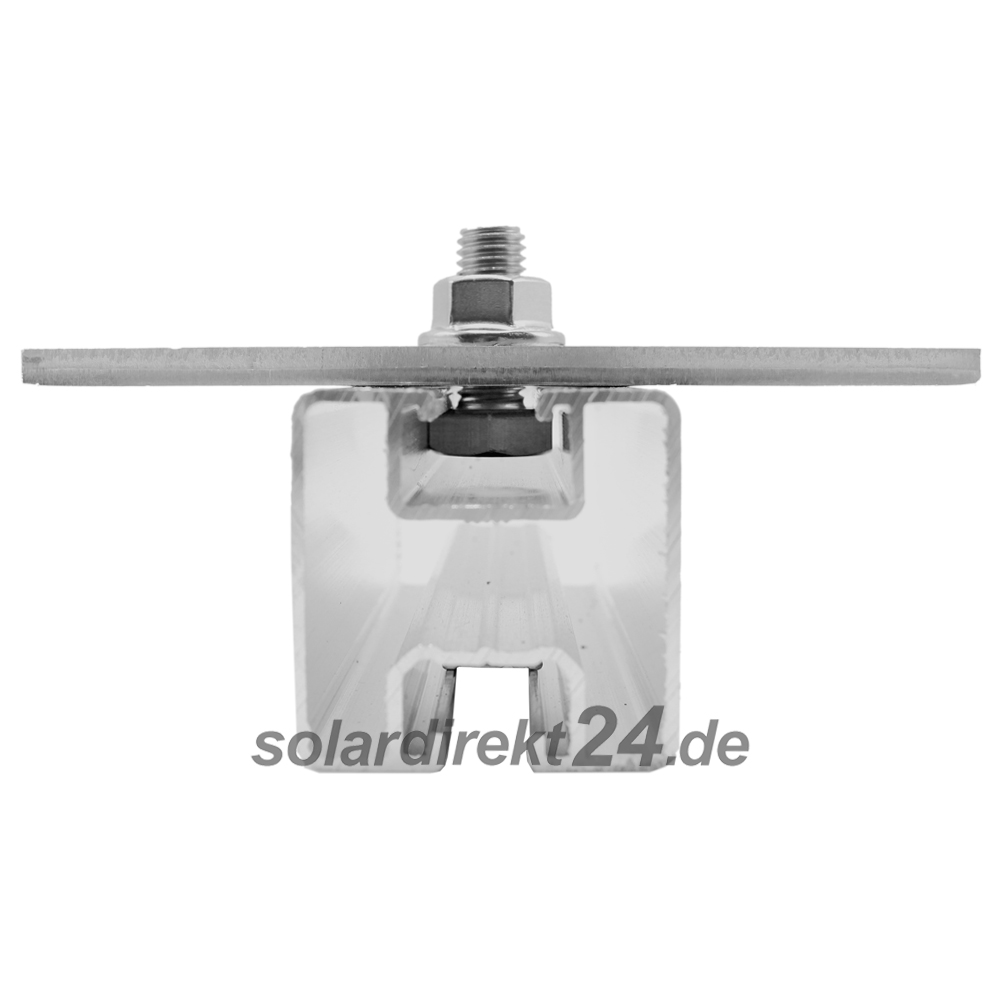

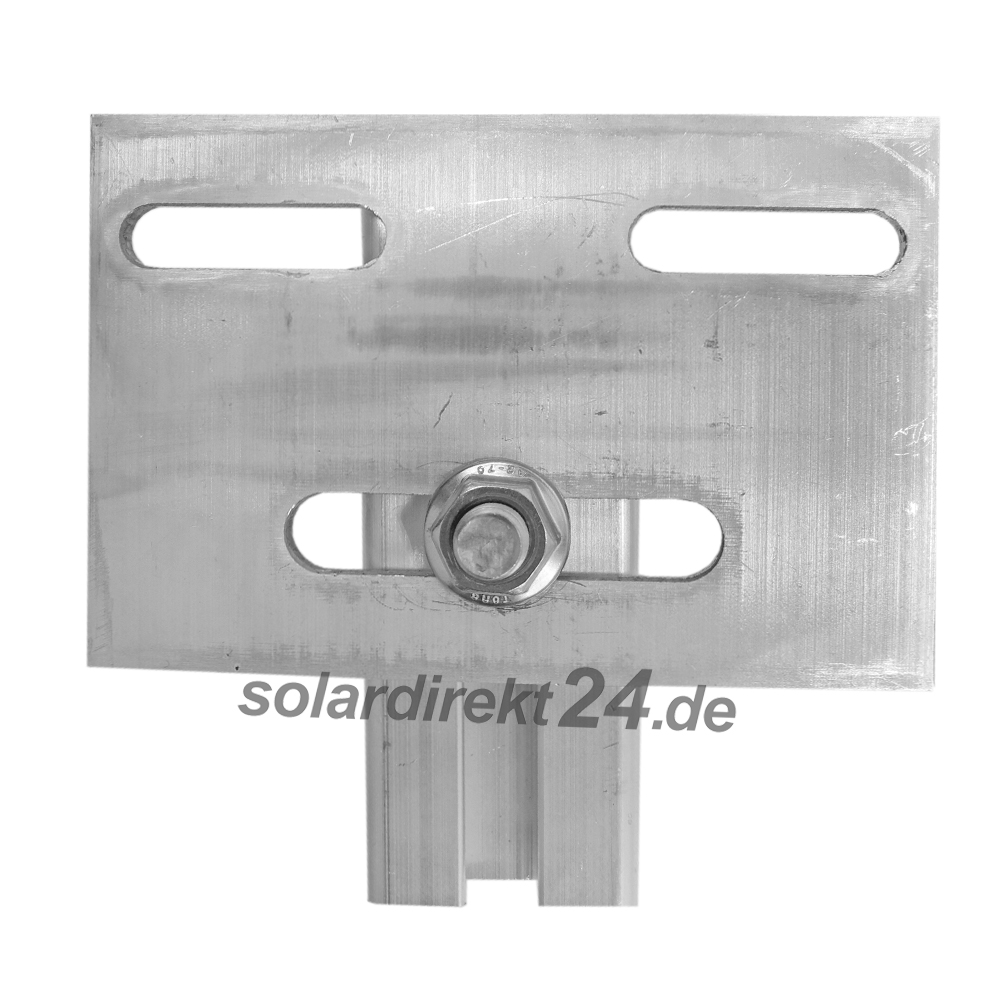

Die Platte dient als Verbinder von Aluprofilen für einen Kreuzverband. Das Unterprofil wird über zwei M8 Schrauben angebunden. Das Oberprofil über eine M10 Schraube. Über die Langlöcher kann die Position der Schienen komfortabel eingestellt werden.
Technische Daten Kreuzverbandplatte
- Materialart: Aluminium AlMgSi0,5 (6063 T6)
- Oberfläche: Blank
- Festigkeitsklasse: F25
- Maße L x T x H ca.: 120 x 5 x 80 mm
Inhalt:
- 1 x Kreuzverbandplatte - 3x Langloch
- 1 x Sechskantschraube - M10 x 25mm
- 1 x Flanschmutter mit Sperrverzahnung - M10
- 2 x Zylinderschraube M8 x 16mm
- 2 x Nutenstein - M8
Installations- & Warnhinweise
Warnung: Alle Warnhinweis auf dem Produkt, auf der Verpackung oder in der Bedienungsanleitung sind bei der Montage und beim Gebrauch unbedingt zu beachten! Um Gesundheitsschäden zu vermeiden, richten Sie sich bei der Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung nach den Anweisungen des Herstellers. Wenn angegeben, diese Arbeiten nur von autorisiertem Fachpersonal durchführen lassen!
Bei Fragen rund um Sicherheit, Kompatibilität und Zulassung kontaktieren Sie unseren Kundensupport!
