Caleffi Kappenventil 3/4 oder 1 Zoll Absperrventil Entleerungsventil Wartungsventil
23,50 €*
Sofort verfügbar, Lieferzeit: 1 - 3 Werktage
Aktueller Lagerbestand: 6 Stück - größere Mengen mit Lieferzeit bestellbar
Produktinformationen "Caleffi Kappenventil 3/4 oder 1 Zoll Absperrventil Entleerungsventil Wartungsventil"

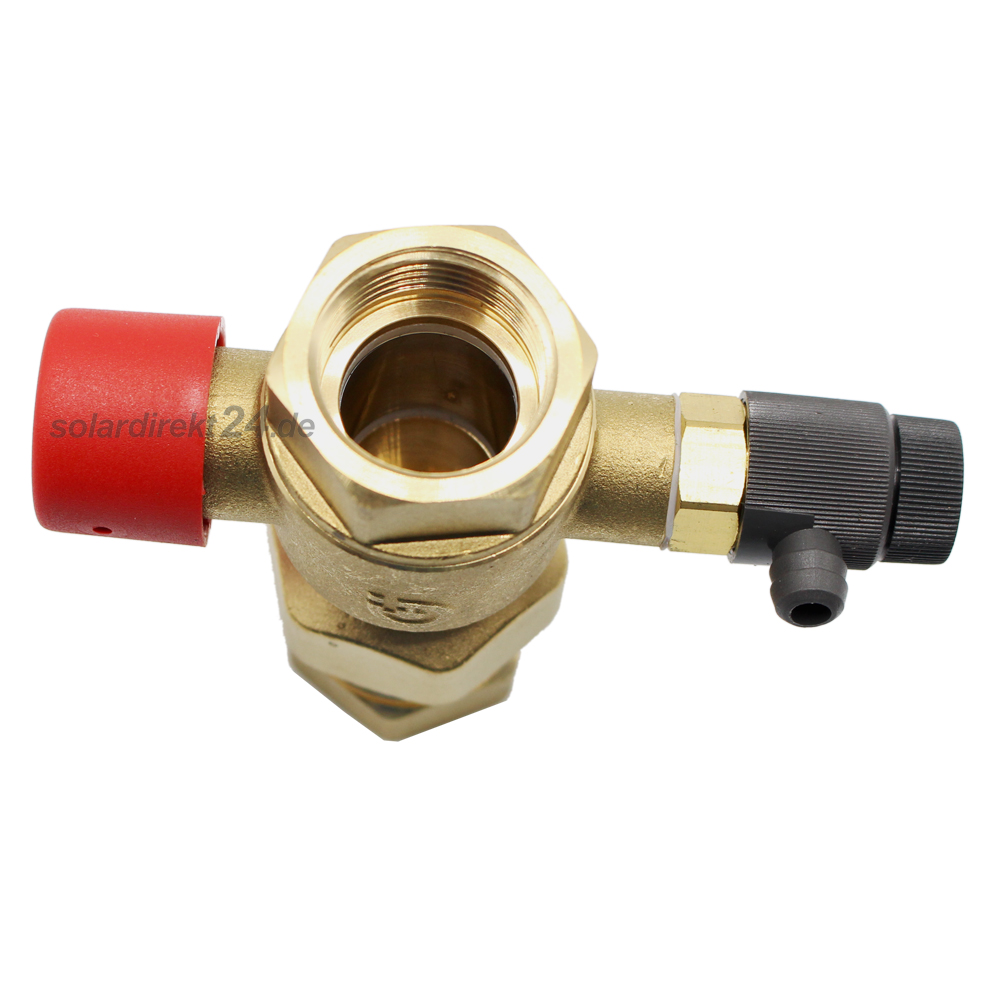

Caleffi Kappenventil 3/4 Zoll mit Entleerung
Das Caleffi Kappenventil dient gemäß DIN 4751 als Absperr-, Entleerungs- und Wartungsventil in der Ausdehnungsleitung vor dem Membran-Ausdehnungsgefäß. Es ermöglicht eine einfache Wartung sowie den Austausch des Ausdehnungsgefäßes, ohne die gesamt Anlage entleeren zu müssen.
Bedienungsanleitung:
Im Rahmen der jährlichen Anlagenwartung muss der Vordruck des Ausdehnungsgefäßes geprüft werden. Eine korrekte Druckprüfung kann nur durchgeführt werden, wenn das Gefäß von der Anlage getrennt und vollständig entleert wird.
Prüfung des Vordrucks:
- Plombierung entfernen, Kappe abnehmen.
- Ventil mit einem Schraubendreher schließen und das Ausdehnungsgefäß entleeren.
- Vordruck mit einem geeigneten Messgerät prüfen und ggf. anpassen, bis der auf dem Typenschild angegebene Druck erreicht ist.
- Kugelventil langsam wieder öffnen.
- Kappe wieder aufsetzten und verplomben.
Einbauanleitung:
- Den Anschlussstutzen auf das Ausdehnungsgefäß aufschrauben.
- Den Auslaufstutzen des Entleerungsventils nach unten ausrichten.
- Kappe im geöffneten Zustand des Kugelhahns verplomben.
- Die Anlage füllen und entlüften.
Technische Daten:
| Material: | Messing |
| Innengewinde anlagenseitig: | 3/4 Zoll |
| Innengewinde gefäßseitig: | 3/4 Zoll |
| Überwurfmutter: | O-Ring-dichtend |
| Betriebsdruck: | Max. 10 bar |
| Nenndruck: | PN 10 |
| Betriebstemperatur: | Max. 120 °C |
| Entleerungsleistung bei 1,5 bar Anlagendruck: | 1,33 m3/h |
| Innendurchmesser: | Ø 20 mm (bis 350 kW) |

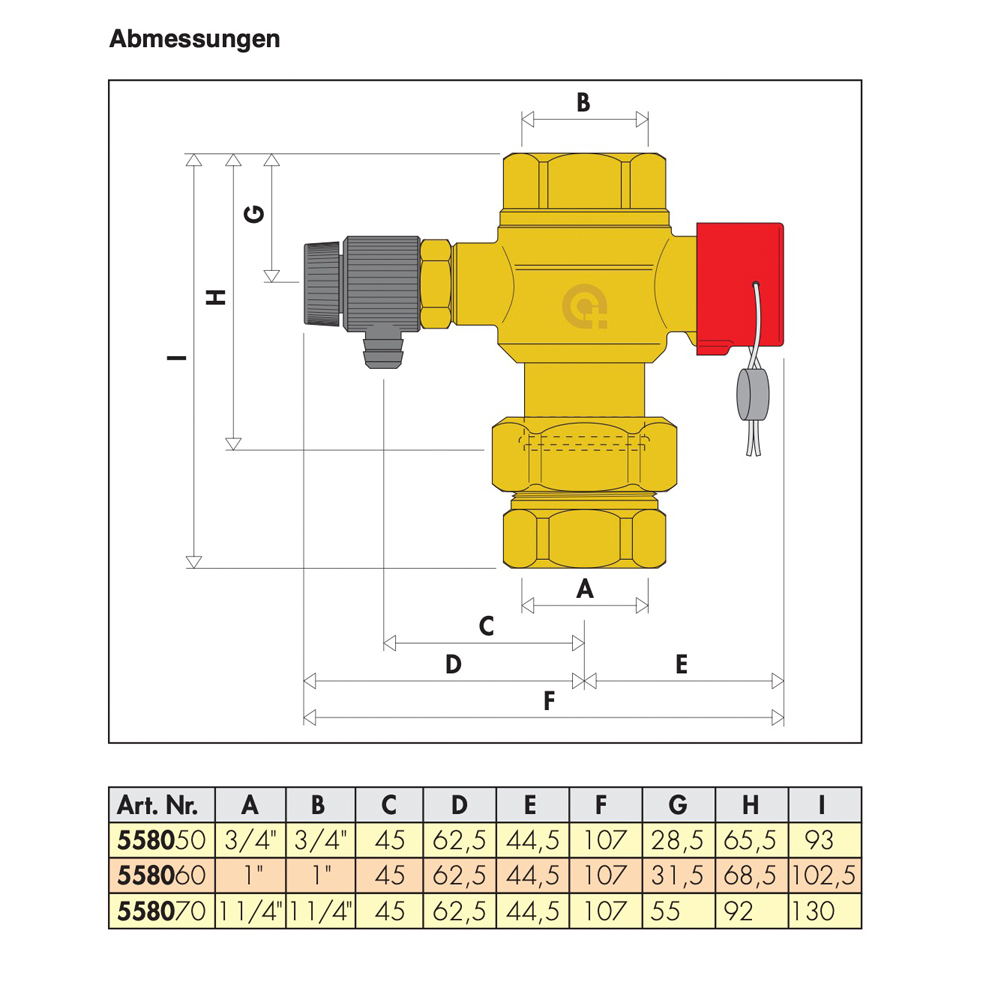

| Maße: | Siehe Abbildung oder Datenblatt |
Das Caleffi Kappenventil sorgt für eine sichere und komfortable Wartung Ihres Ausdehnungsgefäßes und gewährleistet einen reibungslosen Betrieb der gesamten Anlage.
Caleffi
Caleffi ist führend in der Herstellung von Komponenten für Heizungs-, Klima und Solaranlagen und zudem Komplettanbieter modernster Systemlösungen.
Herstellerangaben:
CALEFFI Armaturen GmbH
Daimlerstr. 3
63165 Mühlheim/Main
Germany
Installations- & Warnhinweise
Warnung: Alle Warnhinweis auf dem Produkt, auf der Verpackung oder in der Bedienungsanleitung sind bei der Montage und beim Gebrauch unbedingt zu beachten! Um Gesundheitsschäden zu vermeiden, richten Sie sich bei der Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung nach den Anweisungen des Herstellers. Wenn angegeben, diese Arbeiten nur von autorisiertem Fachpersonal durchführen lassen!
Bei Fragen rund um Sicherheit, Kompatibilität und Zulassung kontaktieren Sie unseren Kundensupport!
